020 - 22197679

14M-85 SB同步帶輪

圓弧齒的形狀設計可以使帶輪與同步帶之間的嚙合更加緊密且準確，能夠確保傳動比的精確性，實現精準的定比傳動。

產品手冊索取



產品特點

結構相對簡單，安裝和拆卸過程比較方便。

由于其與同步帶的配合精度高，在安裝過程中不需要進行過多的調整和校準，能夠節省安裝時間和提高安裝效率。

同步帶輪?般由碳鋼(C45)、鋁合金(2A12)、鑄鐵(GG25)、 灰鐵(HT250)等材料制造。

擋圈材質?般為A3鋼(35鋼)，具體材質可根據客戶需求選用，如有需求，請聯系隆德技術人員。

齒形結構合理，能夠承受較大的負載和扭矩。

與同步帶的圓弧齒配合良好，在傳動過程中運行平穩，減少了因傳動不平穩導致的振動和沖擊。

圓弧齒的形狀設計使得帶輪與同步帶之間的嚙合更加緊密且準確，能夠確保傳動比的精確性，實現精準的定比傳動。

同步帶輪的潤滑方式取決于同步帶輪的型號和材質，塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

HTP圓弧齒同步帶輪具有廣泛的應用領域。

在各類自動化生產線上，HTP圓弧齒同步帶輪被用于傳輸和定位各種工件。

在食品行業中，HTP圓弧齒同步帶輪具有衛生、耐腐蝕的特點，適用于各種食品加工環境。

在電子設備制造過程中，HTP圓弧齒同步帶輪可以用于輸送電路板、電子元件等，從而實現高效、準確的生產操作。

軸孔規格為圓孔+螺紋孔、圓孔+鍵槽孔時，本司提供附屬品固定螺絲，同包裝出貨（可能掉落在包裝袋中）。

軸孔規格為圓孔、臺階孔、兩端臺階孔、雙臺階孔時，無螺紋孔。

軸孔內有時可能不進行表面處理。

技術參數


點擊圖片放大

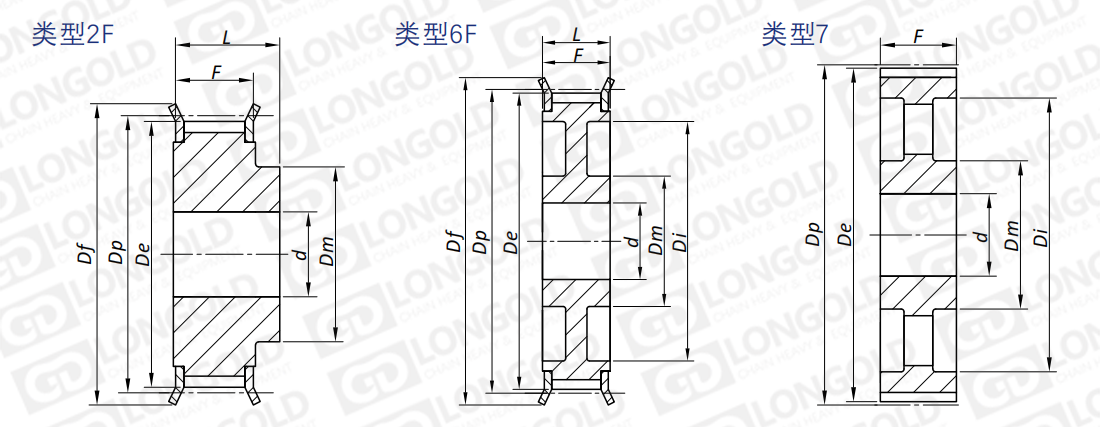

■同步帶輪尺寸表格

同步帶輪型號

類型

齒數

外圓直徑

節距圓直徑

擋圈直徑

輪轂直徑

Di

齒寬

總寬

孔徑

Dp

De

Df

Dm

F

L

d

Z

inch

inch

inch

inch

inch

inch

inch

inch

14M8528T-F

2F

28

4.912

4.808

5  5/16

4

-

4

4 5/8

1

14M8529T-F

2F

29

5.088

4.983

5 7/8

4

-

4

4 5/8

1

14M8530T-F

2F

30

5.263

5.157

5 7/8

4

-

4

4 5/8

1

14M8532T-F

2F

32

5.614

5.507

6 5/8

4

-

4

4 5/8

1

14M8534T-F

2F

34

5.965

5.858

6 5/8

4

-

4

4 5/8

1

14M8536T-F

2F

36

6.316

6.208

6 7/8

4

-

4

4 5/8

1 1/4

14M8538T-F

2F

38

6.667

6.559

7  9/16

4 3/4

-

4

4 5/8

1 1/4

14M8540T-F

2F

40

7.018

6.909

7 7/8

5  5/16

-

4

4 5/8

1 1/4

14M8544T-F

2F

44

7.72

7.61

8  5/16

5  5/16

-

4

4 5/8

1 1/4

14M8548T-F

2F

48

8.421

8.311

8 7/8

5  5/16

-

4

4 5/8

1 1/4

14M8556T-F

6F

56

9.825

9.715

10  7/16

5  5/16

8 1/8

4

4

1 1/4

14M8564T-F

6F

64

11.229

11.119

11 5/8

5  5/16

9  9/16

4

4

1 1/4

14M8572T

7

72

12.632

12.522

-

5  5/16

10 15/16

4

4

1 1/4

14M8580T

7

80

14.036

13.926

-

5  5/16

12  5/16

4

4

1 1/4

14M8590T

7

90

15.79

15.68

-

5  5/16

14  1/16

4

4

1 1/4

14M85112T

7

112

19.65

19.54

-

5 15/16

17 15/16

4

4

1 1/4

14M85144T

7

144

25.264

25.154

-

5 8/9

23 5/8

4

4

1 1/4

14M85168T

7

168

29.475

29.365

-

5 15/16

27 3/4

4

4

1 1/4

14M85192T

7

192

33.686

33.576

-

6 1/2

32

4

4

1 1/4

14M85216T

7

216

37.896

37.786

-

6 1/2

36  3/16

4

4

1 1/4


型號表示例


14M 85 28T
 -
 F -
 SB

(1)
 (2)
 (3)
(4)
(5)


（1）同步帶輪系列

（2）同步帶寬度

（3）齒數

（4）帶擋圈

（5）帶成品孔


使用案例·訂購方法

同步帶輪的適使用案例


設備：工件反轉轉移機構

?的：通過同步帶輪和同步帶的傳動動力，將傳送帶上的工件旋轉90°并轉移到下一道?序。此時，夾緊機構進?180°自轉，轉移時不相對于輸送方向同時改變工件方向。

同步帶輪用途：通過同步帶輪和同步帶的傳動，轉移工件的同時，還能改變工件放置?向。





訂購同步帶輪時的注意事項

必須確認同步帶輪的材質，以及同步帶輪的外圓直徑、同步圓直徑和齒數等參數。

請把同步帶輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。




×
