100-2 工藝孔鏈輪

工藝孔鏈輪分為主動輪和從動輪，與普通鏈輪相比，工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。雙排工藝孔鏈輪有兩排齒與鏈條嚙合，雙排鏈輪的承載能力比單排鏈輪更強，能夠承受更大的扭矩和負載。100-2鏈輪，配用LD100-2雙排滾子鏈條，可根據客戶需求追加工軸孔部。

產品手冊索取



產品特點

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確,有兩排齒與鏈條嚙合，雙排鏈輪的承載能力比單排鏈輪更強，能夠承受更大的扭矩和負載。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。

進行了表面處理，耐磨性提高，不輕易磨損。

可以適應不同的轉動速度和負載要求，提高工作效率和泛用性。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

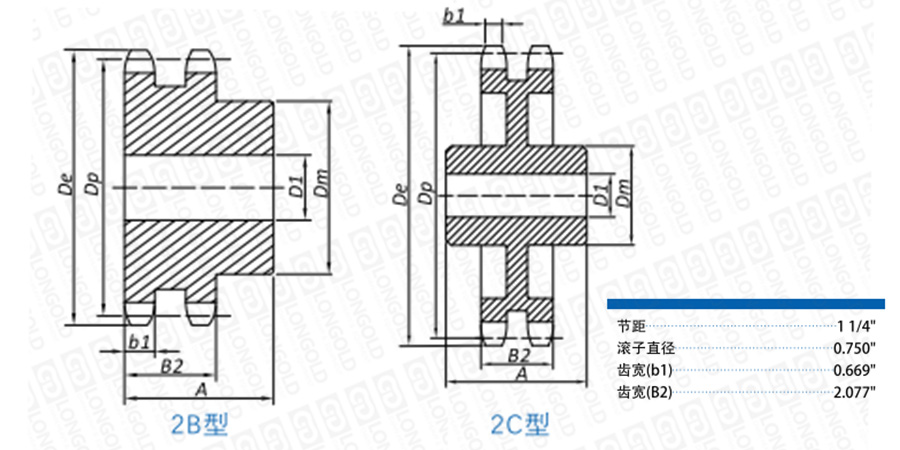

■鏈輪本體結構詳見如上圖

上圖為100-2 工藝孔鏈輪主動輪以及被動輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。


■2B型鏈輪尺寸表

齒數

雙排B型
鏈輪型號
外圓
直徑
節距圓
直徑

軸孔徑D1

輪轂

參考
重量

PDF圖紙

DXF圖紙

De

Dp

Min

Max

直徑Dm

長度A

inch

inch

inch

inch

inch

inch

lbs

9

LD100-2B9T

4.180

3.65

1

1 5/8

2 3/8

2 7/8

4.60

請咨詢

請咨詢

10

LD100-2B10T

4.600

4.05

1

1 7/8

2 3/4

2 7/8

6.20

11

LD100-2B11T

5.010

4.44

1

2 1/8

3 1/8

2 7/8

7.90

12

LD100-2B12T

5.420

4.83

1 1/8

2 1/4

3 3/8

2 7/8

9.30

13

LD100-2B13T

5.820

5.22

1 1/8

2 1/2

3 4/5

2 7/8

11.40

14

LD100-2B14T

6.230

5.62

1 1/8

2 3/4

4 1/5

2 7/8

13.60

15

LD100-2B15T

6.630

6.01

1 1/4

3 1/8

4 5/8

3 1/8

17.10

16

LD100-2B16T

7.030

6.41

1 1/4

3 1/3

5

3 1/8

20.10

17

LD100-2B17T

7.440

6.80

1 1/4

3 1/2

5 1/4

3 1/8

23.10

18

LD100-2B18T

7.840

7.20

1 1/4

3 1/2

5 1/4

3 1/8

25.40

19

LD100-2B19T

8.240

7.59

1 1/4

3 3/4

5 1/2

3 3/8

29.60

20

LD100-2B20T

8.640

7.99

1 1/4

3 3/4

5 1/2

3 3/8

32.40

21

LD100-2B21T

9.040

8.39

1 1/4

3 3/4

5 1/2

3 3/8

35.30

22

LD100-2B22T

9.440

8.78

1 1/4

3 3/4

5 1/2

3 3/8

38.40

23

LD100-2B23T

9.840

9.18

1 1/4

3 3/4

5 1/2

3 3/8

41.30

24

LD100-2B24T

10.250

9.58

1 1/4

3 3/4

5 3/4

3 3/8

45.10

25

LD100-2B25T

10.650

9.97

1 1/4

3 3/4

5 3/4

3 3/8

48.50

26

LD100-2B26T

11.050

10.37

1 1/2

3 3/4

5 3/4

3 3/8

51.50

30

LD100-2B30T

12.640

11.96

1 1/2

3 3/4

5 3/4

3 3/8

65.00

注：*表示輪轂上有淺鍵槽，規格后帶H的表示此鏈輪已做齒部硬化處理。


■2C型鏈輪尺寸表

齒數

雙排C型
鏈輪型號

外圓直徑

節距圓直徑

軸孔徑D1

輪轂

參考重量

PDF圖紙

DXF圖紙

De

Dp

Min

Max

直徑Dm

長度A

inch

inch

inch

inch

inch

inch

Lbs

35

LD100-2C35T

14.640

13.94

1 1/2

3 4/5

6

4 1/4

75.00

請咨詢

請咨詢

45

LD100-2C45T

18.630

17.92

1 1/2

3 4/5

6

4 1/2

103.00

60

LD100-2C60T

24.600

23.88

1 1/2

5 3/8

7 1/2

5

175.00

70

LD100-2C70T

28.580

27.86

1 1/2

5 3/8

7 1/2

5

197.00

80

LD100-2C80T

32.570

31.84

1 1/2

5 3/8

7 1/2

5

231.00


型號表示例


LD100
 -
 2B 14T Q
（1）
（2）
 （3）
 （4）


（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格


鏈輪的類型


類型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

說明

單排
片式

單排
單側輪轂

單排
雙側輪轂

雙排
片式

雙排
單側輪轂

雙排
雙側輪轂

三排
片式

三排
單側輪轂

三排
雙側輪轂

雙排
雙向驅動

圖示




×
